前陣子很無聊的亂google網頁，找到一些不錯的圖，分享給喜愛B1的車友們共賞。
圖都是出自於「The Junk man's adventure」這個網頁～
1. B1L-A 雙獅車，維修手冊上的電路圖：
2. 川崎F1、F2、F3、F4跟F21M的引擎線路圖（點火系統、發電系統、啟動系統）
3.B1L-A雙獅車，和其它幾台相近車款的化油器型號，以及化油器內部零件的規格。
注意裡面的說明喔，有幾台車的主噴是可以換不同size的，油耗與動力輸出之間的抉擇而已。
4. B1L-A雙獅車，以及其它幾款車的終傳齒比，以及鏈條款式。
注意F6、F7是越野款，放大後齒以追求更好的扭力輸出。
5. B1L-A雙獅車 原廠使用的火星塞為NGK B-6H，原廠也指出低速行使下，
會造成火星塞呈現髒、黑、濕等問題。
6. 「某」款車的發電機圖XD，這種發電機不用電池也能靠踩發發動，比銅頭輕多了，
而且配的是原廠的CDI點火系統唷。

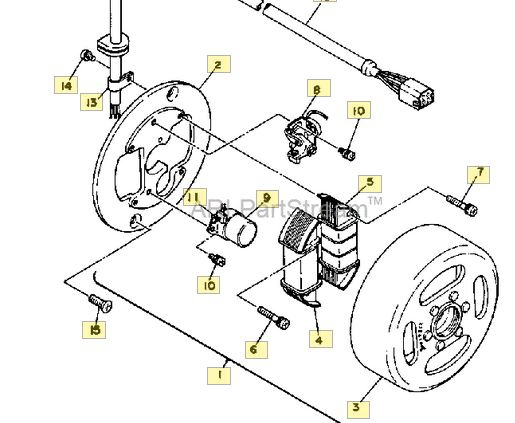

7. 「某」款車的發電機爆炸圖
以上提供給各位車友共賞。有問題歡迎提出來，大家一起研究研究。
